要鋼化的玻璃越薄，所需的溫度就越高，玻璃越厚，所需的溫度就越低，各種厚度的玻璃都有一定的升溫速度。

（1）爐溫度數(shù)改變+/-X，玻璃離開爐子時(shí)的溫度改變度數(shù)大致相同。

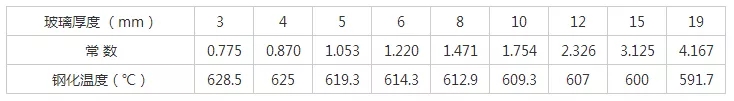

（2）加熱時(shí)間改變+/-t=+/-ΔT×常數(shù)（秒），其中+/-ΔT為玻璃離開爐子時(shí)的溫度變化量，不同厚度玻璃的常數(shù)值如下：

例：6mm玻璃，加熱時(shí)間215秒，使玻璃溫度再提高10℃時(shí)有兩種方法：

（1）假設(shè)爐溫提高10℃，加熱時(shí)間不變時(shí)（這樣若仔細(xì)檢測(cè)，發(fā)現(xiàn)玻璃溫度只提高9℃）。

（2）增加加熱時(shí)間保持爐溫恒定，10℃×⒈220S/℃=1⒉2S（若仔細(xì)研究玻璃溫度只提高大約9℃，這是因?yàn)楫?dāng)玻璃溫度接近爐溫時(shí)，加熱速度減慢了）。
